Shuttle XPC ST20G5 — o’rnatilgan ATI X200 grafikali Socket 939 platformasi

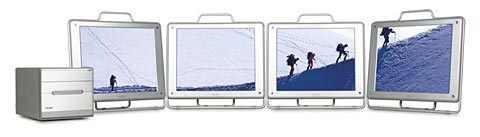

Ko’pgina foydalanuvchilar, yalang’och platformani tanlashda, bunday ixcham holatlarda qanday video kartalar o’rnatilishi mumkinligi bilan qiziqishadi. Hozirgacha bir nechta odam integratsiyalangan grafikaga jiddiy yondashadi. Afsuski, integratsiyalashgan grafik bozorida hukmronlik qiluvchi Intelning pozitsiyasi hatto integratsiyalangan video haqida gapirish istagini butunlay yo’q qiladi. Shunday qilib, Intel Graphics Media Accelerator operatsion tizim interfeysida faqat «oynalarni sudrab olib tashlash» mumkinligi aniq va hatto eng zamonaviy kompyuter o’yinidan ham qo’rqish oson. Va Athlon 64 uchun Shuttle ST20G5 barebone platformasi bizning qo’limizga tushganda, biz birinchi navbatda o’rnatilgan grafika — ATI X200 ga e’tibor qaratdik. Bu erda o’ylash kerak bo’lgan narsa bor, ayniqsa, foydalanuvchi o’z video kartasini o’rnatish imkoniyati bilan qolgan. Va ular menga SurroundView texnologiyasi bilan tanishish uchun to’rtta monitorga bir necha ming dollar sarflash imkoniyatini berishdi.

Tabiiyki, bu holatda stolda kompyuter uchun umuman joy qolmagan. пещер

пещер

пещер

пещер

пещер

пещер

пещер

пещер

пещер

пещер

пещер

пещер

пещер

пещер

пещер

пещер

пещер

пещер

пещер

пещер

пещер

пещер

пещер

пещер

пещер

пещер

пещер

пещер

пещер Birinchi taassurotlar shundan iboratki, bizda Athlon 64 Socket 939 uchun ATI dan o’rnatilgan grafik yadroli, video kartani o’rnatish va to’rtta monitorni ulash imkoniyati mavjud. Agar Shuttle ST20G5 soket 939 uchun hamkasbi kabi «P» toifali korpusga ega bo’lsa, ST20G5 ni sirtdan jiddiy odamlar uchun platforma sifatida tan olish mumkin va bu mahsulotning to’g’riligiga shubha qilmaydi. Ammo bizda bu erda odatiy G-sinf korpusi bor. Va bu barebone platformasi uy foydalanuvchisi yoki ofisga o’rnatish uchun mo’ljallanganligini anglatadi. XPC ST20G5 endi Hi-End emas, keyin bu nima? Keling, bilib olishga harakat qilaylik.

ATI Radeon Xpress 200

nVidia Athlon protsessorlari uchun chipsetlar bo’yicha yaxshi obro’ga ega. Socket 939 uchun nForce4 seriyasi esa maqtovga sazovor emas. Ammo nVidia-da o’rnatilgan grafik yadroli Athlon 64 chipsetlari mavjud emas. Va ATI bunday yechimga ega — Radeon XPress 200 yoki oddiyroq, X200. Va agar siz o’rnatilgan grafikali Athlon 64 anakartini yaratmoqchi bo’lsangiz, unda ATI X200 yagona tanlovdir.

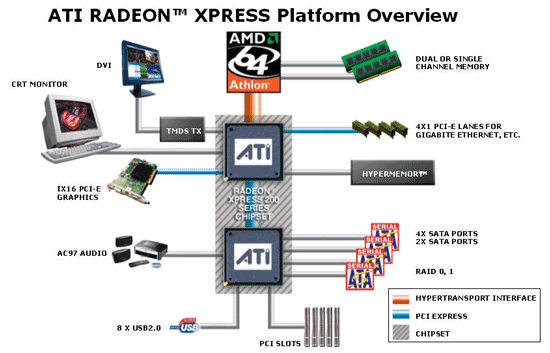

NForce4 dan farqli o’laroq, ATI Radeon Xpress 200 chipseti ikki chipli yechimdir: grafik chip va janubiy ko’prik. Ma’lumki, xotira kontrolleri Athlon 64 protsessorining o’ziga o’rnatilgan.Grafik chipda asosiy funksiyalaridan tashqari 4 ta PCI Express periferik portlari mavjud bo’lib, bu PCI Express portlari janubiy ko’prik orqali boshqarilsa, ancha yaxshi. . Diagrammadan ko’rinib turibdiki, shimoliy ko’prik HypeTransport avtobusi orqali protsessorga ulangan. Ammo shimoliy va janubiy ko’priklar o’rtasidagi ulanish o’tkazish qobiliyati 1 Gb / s bo’lgan PCI Express avtobusi orqali amalga oshiriladi. Janubiy ko’prikka kelsak, u an’anaviy ravishda tovush, Serial ATA drayverlari, USB 2.0 portlari va PCI uyalari uchun javobgardir. Ammo bugungi kunda bizni ATI IXP400 janubiy ko’prigi unchalik qiziqtirmaydi va birozdan keyin nima uchun ekanligini tushunasiz. Yaxshisi, integratsiyalangan grafikalar haqida gapiraylik.

ATI da’vo qilishicha, ATI X200 grafik yadrosi ATI X300 ning analogi bo’lib, u o’z navbatida PCI Express uchun Radeon 9600 ning analogidir. Ushbu chip Pixel Shaders 2.0 va Vertex Shaders 2.0-ni to’liq qo’llab-quvvatlaydi. Boshqacha qilib aytganda, u DirectX 9 bilan to’liq mos keladi. Chip HyperMemory funksiyasiga ega, ya’ni u o’z xotirasidan ham, agar anakartda joy bo’lsa, operativ xotiraning bir qismidan ham foydalanishi mumkin. Oxirgi variant, grafik yadro operativ xotiraning bir qismini ishlatganda, ixcham kompyuterlarda afzalroqdir — anakartda video xotira chiplari uchun umuman joy yo’q. Bizning holatda, grafik yadro 300 yoki 350 MGts chastotada ishlaydi va video xotira uchun kompyuter xotirasidan 128 MB gacha olishi mumkin. Dasturiy ta’minotni qo’llab-quvvatlashga kelsak, Radeon X200 CATALYST seriyali drayverlarga to’liq mos keladi.

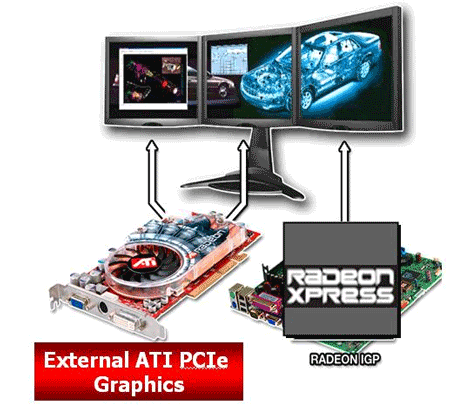

ATI X200 chipseti PCI Express avtobusini qo’llab-quvvatlaganligi sababli, platada PCI Express 16x grafik porti o’rnatilgan. Bu shuni anglatadiki, siz o’zingizning video kartangizni integratsiyalashganini o’chirmasdan o’rnatishingiz mumkin. Agar u ATI-ga asoslangan video karta bo’lsa, siz SurroundView funksiyasidan foydalanishingiz va bir vaqtning o’zida to’rttagacha monitorni kompyuteringizga ulashingiz mumkin.

ATI X200 chipseti 2004 yil oxirida paydo bo’lganiga qaramay, Shuttle ancha vaqtdan beri uning asosida o’z platformasini tayyorlamoqda. Ammo bugungi kunda ham biz ixcham kompyuterda integratsiyalashgan yechimning afzalliklarini ko’rib chiqishimiz mumkin. Qizig’i shundaki, ATI IXP400 janubiy ko’prigi o’rniga Shuttle ULI 1573 janubiy ko’prigidan foydalanishga qaror qildi.Agar siz bilmagan bo’lsangiz, ULI ALI ning yangi nomi. Har gal ALI chiplari haqida eshitganimda xijolat tortaman, chunki chipsetlar nuqtai nazaridan bu kompaniya o’zini juda yomon ko’rsatdi. Ular hatto o’z ismlarini ULI ga o’zgartirishga majbur bo’lishdi, lekin bu ularning chipsetlariga bo’lgan munosabatimni o’zgartirmadi — bular EliteGroup, ASRock yoki PC Chips sinfidagi anakartlarga mos keladigan arzon echimlar, lekin eng yaxshisi deb da’vo qiladigan Barebone platformalari uchun emas. . ULI 1573 janubiy ko’prigi IXP400 dan yaxshiroq bo’lishi mumkin. Ikkinchisi yo’qligi sababli biz buni tekshira olmaymiz, ammo biz faqat Shuttle muhandislari nima qilayotganlarini bilishgan va ular bizni tushkunlikka tushirishmagan deb umid qilishimiz mumkin.

Shunday qilib, ULI M1573 janubiy ko’prigi High Definition Audio uchun o’rnatilgan audio interfeysga ega. Shuningdek, u ikki kanalli Ultra-ATA 66/100/133 kontrollerni, 4 portni qo’llab-quvvatlaydigan Serial ATA kontrollerini (lekin Native Command Queuing qo’llab-quvvatlamaydi), 8 portni qo’llab-quvvatlaydigan USB 2.0 kontrollerini birlashtiradi. Aytgancha, Shuttle ST20G5 — bu janubiy ko’prikdan foydalanadigan deyarli yagona mahsulot. Lekin yaxshi, ehtimol u hali ham qimmatga tushadi … Keling, ST20G5 platformasi nima ekanligini bilib olaylik.

Texnik xususiyatlari Shuttle XPC ST20G5

ATI buni xohlaydimi yoki yo’qmi, Radeon Xpress 200 chipseti ixcham kompyuterlar uchun ideal yechim bo’lib chiqdi. O’zingiz baho bering — agar uning grafik yadrosi qobiliyatlari bo’yicha Radeon 9600 ga o’xshash bo’lsa va operativ xotiradan 128 MB gacha xotiradan foydalana olsa, foydalanuvchi video kartani umuman o’rnatmasligi mumkin. Birinchi marta videolarni tomosha qilish, 3D o’yinlarning muhim qismini o’ynash va bir muncha vaqt yangilanishni unutish kifoya qiladi. Biroq, video kartalar bilan narxlar ro’yxatini aylantirishga majbur qiladigan bir nechta fikrlar mavjud. Keling, ST20G5 ning xususiyatlarini ko’rib chiqaylik.

Shuttle XPC SN25P platformasining texnik xususiyatlari

Barebone-platforma Shuttle XPC SN25P uyda foydalanish uchun platforma sifatida joylashtirilgan.

• SFF alyuminiy korpusi 310x200x185 mm

• 240 Vt ATX 2.03 quvvat manbai

• 5,25 dyuymli qurilmalar uchun bitta tashqi yopiq uy

• 3,5 dyuymli tashqi yoki ichki qurilmalar uchun bitta tashqi yopiq uy

• Bitta ichki 3,5 dyuymli qattiq disk uyasi

• 6 ta USB 2.0 portlari (2 old, 2 orqa va 2 ichki)

• 2 ta IEEE 1394a portlari (bitta old, bitta orqa)

• Klaviatura va sichqoncha uchun 2 PS/2 port

• O’rnatilgan 10/100/1000 Mbit / s tarmoq boshqaruvchisi

• Optik audio chiqish va kirish

• Bitta monitor porti, analog D-Sub

• Bitta monitor porti, raqamli DVI

• 1 ta PCI Express 16x grafik karta uyasi

• 1 ta PCI 2.3 uyasi

• Ikkita DDR 400/333 xotira uyasi

• Protsessor rozetkasi Soket 939

• 2 ta seriyali ATA 150 portlari

• 1 ta parallel ATA-133 porti

• 1 haydovchi porti

• 7.1 kanalli audio

• CMOS sozlamalarini tiklash tugmasi

Va nihoyat, zamonaviy LCD monitorlarni ulash uchun Barebone platformasida DVI porti o’rnatildi. Nihoyat, video kartani o’rnatmasdan ikkita monitorni barebone platformasiga ulashingiz mumkin. Lekin televizorning chiqishi qayerda? Lekin u mavjud emas va nafaqat ST20G5, balki Radeon X200 chipli anakartlarda ham mavjud. Ba’zi sabablarga ko’ra, ATI ushbu grafik yadroda televizor chiqishini amalga oshirmadi, shuning uchun agar siz kompyuterni televizorga ulamoqchi bo’lsangiz, video karta yoki D-Sub to TV konvertorini sotib olishingiz kerak bo’ladi.. Video karta opsiyasi hali ham afzalroq.

Qolganlariga kelsak, bizda hali ham PCI 2.3 interfeysi bilan kengaytirish kartasidan foydalanish imkoniyati mavjud — bu juda katta plyus, agar PCI Express 1x interfeysi bilan na tyunerlar, na ovoz kartalari mavjud bo’lsa. Aytgancha, e’tibor bering — bu erda etti analogli chiqishga ega 7.1-kanalli ovoz kartasi o’rnatilgan. Uni alohida yechimga o’zgartirish kerak bo’lmasligi mumkin.

Gigabit tarmog’i, ikkita Serial ATA 150 porti va bitta Parallel ATA porti, zamonaviy kompyuter uchun kerak bo’lgan hamma narsa. Bundan tashqari, kompyuteringizga Parallel ATA interfeysi bilan qattiq diskni optik disk bilan bitta kanalga «qo’yish» orqali o’rnatishingiz mumkin.
